Inline optik tolali yopish

Model raqami: NAP-24FK
NAP-24FK maksimal 12 mm diametrli optik tolali kabel kirishi uchun 2 dona optik tolali kabel portlari va har bir port diametri 3 mm yoki 3x2 mm bo‘lgan tushirish kabellarini o‘rnatishi mumkin bo‘lgan 24 dona tushirish kabel portlari bilan jihozlangan.

So'rov yuborish

Tavsif

Model raqami	Tasniflash
NAP% 7b{0}}FK	Optik tolali ulanishni yopish (inline turi)

ODP qurilmasi (Optik tarqatish nuqtasi) hozirgi ODN (optik tarqatish tarmog'i) ning asosiy komponenti bo'lib, u optik tolalar tugatilgan, birlashtirilgan va alohida abonentlar yoki tarmoq komponentlariga tarqatiladigan markaziy joy bo'lib xizmat qiladi. ODP odatda tashqi muhitda, masalan, ko'cha shkaflari yoki binoning podvallarida optik tolali tarmoqni joylashtirishni osonlashtirish uchun o'rnatiladi.

Ushbu NAP{0}}FK inline yopilish modeli ODN (Optik tarqatish tarmog'i) talablariga javob berish uchun ishlab chiqilgan bo'lib, ushbu qurilma havo optiki yopilishi va optik tugatish qutisi funksiyalarini birlashtirish uchun oxirgi mil qurilishida foydalanish uchun javob beradi. optik tolali kabelni tugatish va boshqarish funktsiyasini ta'minlash, optik PLC splitterni o'rnatish va tushish kabellarini ulash.

Ushbu NAP{0}}FK maksimal 12 mm diametrli optik tolali kabel kirishi uchun 2 dona optik tolali kabel portlari va har bir port diametri 3 mm yoki 3x2 mm bo‘lgan tushirish kabellarini o‘rnatishi mumkin bo‘lgan 24 dona tushirish kabeli portlari bilan jihozlangan.

Ushbu modelning ichki qismidagi yopilish 24 yadroli optik tolali ulanishni va 24 dona SC adapterini va bir xil raqamni qo'llab-quvvatlaydi. tushish kabeli chiqishi, qisqich blokining mahkamlash dizayni ta'sir qiladi, bu ichki yopilish oson ochiladi va yuqori namlik muhiti va o'simlik tashqarisi uchun mukammal yechim bo'lgan mukammal IP 67 reytingi, bu yopish muhandislik plastmassasining mukammal sifati bilan amalga oshiriladi. harorat o'zgarishi, namlik, ultrabinafsha nurlari va ta'sir kabi atrof-muhit omillarining hujumiga qarshi turishga qodir, bu inline yopilish muddati 25 yilga mo'ljallangan va xizmat ko'rsatish davrida yaxshi xizmat sifatini ta'minlaydi.

Texnik xususiyatlari

Element	Texnik xususiyatlari
Tashqi o'lcham (mm)	305 x 216 x 107 mm
Uy-joy materiali	MPP
UV nurlanishi (soat)	720 (ASTM G155)
Muhrlash turi	Mexanik
Portlar soni	2 ta optik kirish porti 24 tomchi kabel portlari
Maks. halqa kabelining diametri (mm)	Φ12
Maks. halqa kabelining diametri (mm)	Φ3.0/3.2
Maks. laganda soni	1
Maks. ulash sig'imi (bitta tolali)	24
IP darajasi	67
Adapterni yuklash	24 dona SC simpleks adapteri
Ishlash harorati (daraja)	-40 dan plyus 65 darajagacha
Izolyatsiyaga qarshilik	2X104 MŌ dan katta yoki unga teng

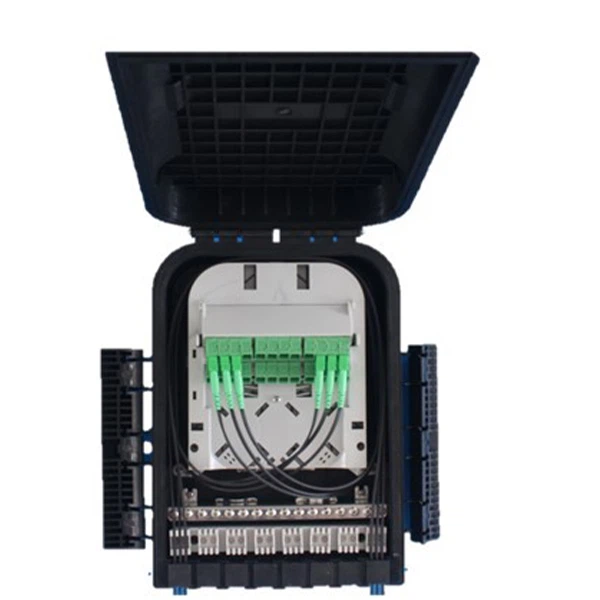

Mahsulot rasmi

Yo'q.	Komponentlarning nomi	Yo'q.	Komponentlarning nomi
1	Uy-joy (qopqoq)	9	Tovoq qopqog'i
2	Qisqich (qisqich)	10	Kabel bloki
3	Grommet va blok	11	CSM mahkamlagichi, tushirish kabeli uchun
4	Muhrlash moslamasi	12	Kabel rozetkasini tushiring
5	Birlashtiruvchi laganda mahkamlash moslamasi	13	Baza
6	Kabel uyasi	14	Asosiy kabel uchun CSM mahkamlagichi
7	Kabel uyasi kronshteynini tushiring	15	Ulanish uyasi
8	Adapter plitasi	16	Birlashtirish tepsisi

O'rnatishga tayyorgarlik

O'rnatishdan oldin, yopilishning model raqamini, optik kabellar sonini va optik tolali ulanish moslamasining aksessuarlarini tekshiring.
O'rnatishdan oldin barcha aksessuarlar quruq va toza ekanligiga ishonch hosil qiling.
Toza (quruq va changsiz) va tekis ish muhitini saqlang.
O'rnatish jarayonida standart uskunalar va asboblardan foydalanish kerak.

Yopishning muhrlanishi

Elyafni ulash tepsisini o'rnatish toza bo'lishi kerak va tolaning egilish radiusi talablarga javob berishi kerak.
Ichki mahkamlagichlarni mahkamlash kerak.
Sızdırmazlık tasmasi miqdori oqilona bo'lishi kerak.
Muhrlash moslamasi optik tolali yopishning mos keladigan uyasiga tekis joylashtirilishi kerak.

Standartlar mos keladi

ITU-T L.201	Passiv optik tugunlar uchun ishlash talablari: tashqi muhit uchun muhrlangan yopilishlar
Telcordia GR-771-CORE	Optik tolali ulanishlarni yopish uchun umumiy talablar
UL 94	Qurilmalar va jihozlardagi qismlar uchun plastik materiallarning yonuvchanligi sinovlari uchun standart.
IEC% 7b{0}% 7d	Qo'shimchalar tomonidan ta'minlangan himoya darajalari (IP-kod)

Optik ulash tepsisi

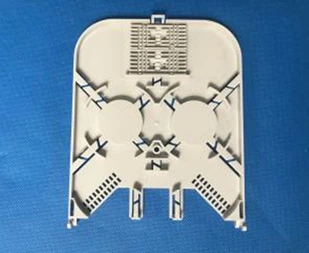

Birlashtiruvchi laganda rasmi

Imkoniyat

tray

24F (Yagona tolali, 2 qatlam)

Xizmat

Agar mahsulotimiz bilan bog'liq biron bir kamchilik yoki boshqa muammolarni topsangiz, iltimos, biz bilan pochta yoki telefon orqali bog'laning.

Biz zudlik bilan siz uchun eng yaxshi xizmat va yechimni taqdim etamiz.
